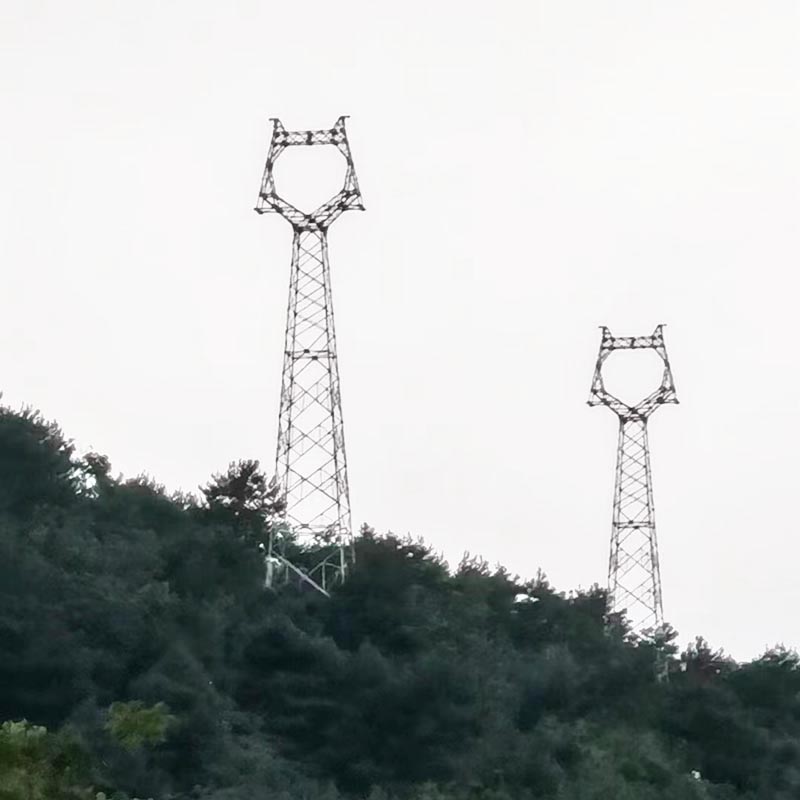

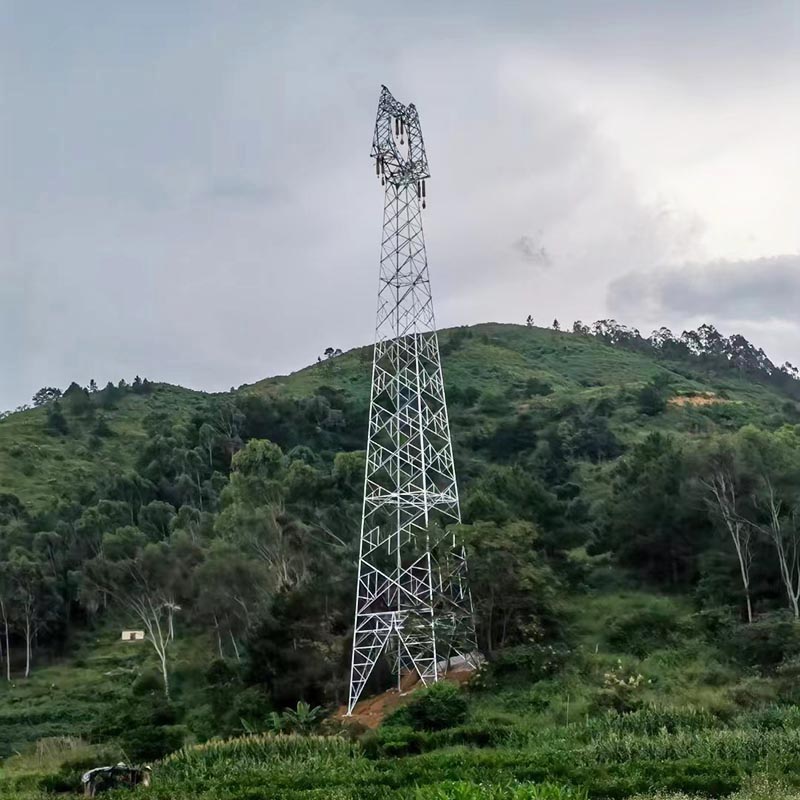

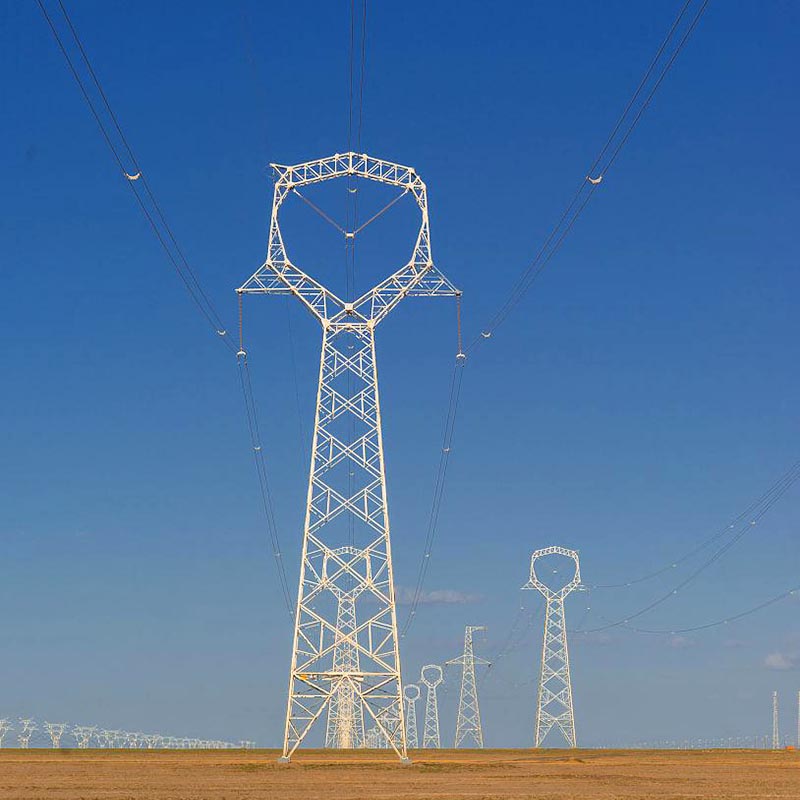

Hoogspanningstoren Transmissielijntoren

Xuteng Iron Tower is een van de professionele leiders van China High Voltage Power Tower Transmission Line Tower-fabrikanten met een hoge kwaliteit en een redelijke prijs. Welkom om ons te contacteren. Constructiemethode van hoogspanningstoren-transmissielijntoren.

Het grote aantal en de brede verspreiding van hoogspanningsmasten, evenals de complexe en gevarieerde natuurlijke en terreinomstandigheden, zijn niet bevorderlijk voor het gebruik van grote machines voor transport en installatie. China maakt vaak gebruik van paalhefmethoden. In de jaren zeventig werd een veiliger omgekeerde installatiemethode toegepast voor torens van meer dan 100 meter, waarbij de onderste laag van de stalen toren als dragend frame werd gebruikt. Het werd sectie voor sectie van boven naar beneden op zijn plaats geïnstalleerd, in zijn geheel opgetild en tijdelijk vastgezet met vezelkabels. Torens worden over het algemeen vereenvoudigd tot statische analyse. Voor dynamische belastingen zoals wind, onderbroken lijnen en aardbevingen wordt het dynamische effect gewoonlijk in aanmerking genomen door de windtrillingscoëfficiënt, de gebroken lijninslagcoëfficiënt en de seismische krachtresponscoëfficiënt te vermenigvuldigen op basis van statische analyse.

De interne krachtberekening van hoogspanningsmasten is hetzelfde als die van toren- en mastconstructies, maar er moet rekening worden gehouden met de volgende twee zaken:

① Het effect van draadwindbelasting op de toren. Vanwege de grote afstand tussen de steunpunten van de draad (meestal 200-800 meter) en de langere periode van zijdelingse oscillatie (meestal ongeveer 5 seconden), moet rekening worden gehouden met de ongelijkmatige verdeling van de wind langs de draad en het dynamische effect van de draad op de toren. In het begin van de jaren zestig gebruikten de elektriciteitsafdelingen van veel landen echte testlijnen om de maximale respons van geleiders bij harde wind te bepalen, en ontwikkelden op basis hiervan praktische berekeningsmethoden. Sommige van deze methoden zijn opgenomen in nationale regelgeving, maar vanwege verschillende factoren zoals terrein, nauwkeurigheid van meetinstrumenten en analyseniveau kunnen deze praktische berekeningsmethoden nog steeds niet nauwkeurig de werkelijke situatie weergeven. Halverwege de jaren zeventig werd de theorie van willekeurige trillingen toegepast om de dynamische reactie van geleiders op torens, veroorzaakt door windstoten, te analyseren. Deze methode, gebaseerd op gemeten gegevens en gebruik makend van statistische concepten en spectrale analyses om de waarschijnlijkheidspiek van de structurele respons te schatten, sluit beter aan bij de kenmerken van wind.

② Het effect van de draadbreekkracht op de toren. Wanneer een draad plotseling breekt, bereikt de impactbelasting op de toren in zeer korte tijd zijn hoogtepunt en variëren de relatieve waarden van elk onderdeel, waardoor het een complexe voorbijgaande geforceerde trilling wordt die moeilijk theoretisch te berekenen is. Over het algemeen wordt de piekwaarde van de impactkracht verkregen op basis van testgegevens ter plaatse, en op basis hiervan wordt een praktische "draadbreukimpactcoëfficiënt" ontwikkeld, met waarden variërend van 1,0 tot 1,3, afhankelijk van het spanningsniveau, het torentype en verschillende onderdelen.
